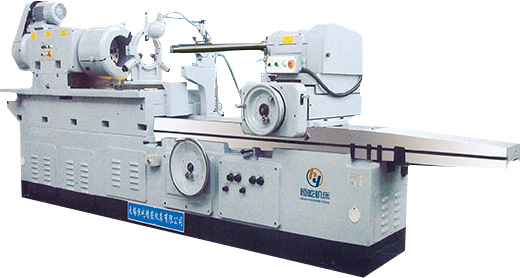

| WXHY-009A 深孔內圓磨床 |
|
機床的主要特點 Main Characteristics
? WXHY-009A型內圓磨床主要用于磨削深孔。
?磨孔直徑45-300mm，磨削深度1000mm。（經特殊訂貨磨孔直徑可增大至500mm,磨削深度可至 1200mm)。
?床頭主軸采用交流變頻無極調速。
?床頭箱回轉角度+10° （可磨削錐孔）。
?工作臺行程速度采用液壓無級調速。
?ZXY-009A tape internal grinder is mainly used to grind the deep hole.
?Grinding diameter of 45-160mm, max. grinding depth of 1000mm. (For special order, the grinding diameter can be enlarged to 500mm, maximum depth of grinding up to 1200mm)
?AC freq conversion & stepless speed-regulation for workhead spindle is used.
?The headstock can be swivelled over an angle of + 10°(for taper hole)
? Hyd system can be used to perform stepless speed-regulation of table.
主要技術參數 Main Technical Specifcations
機床型號
|
WXHY -009A
|
磨削孔徑
|
Bore dia ground
|
(mm)
|
ф45-ф300
|
磨孔深度
|
Max. depth of bore o be ground
|
(mm)
|
1000 / 1200 特殊訂貨 Optoonal
|
工件旋徑
|
Max.swing diameter of part
|
(mm)
|
ф500 / ф600 特殊訂貨 Optoonal
|
工作臺行程
|
Max. travel of worktable
|
(mm)
|
1200 /1400 特殊訂貨 Optoonal
|
床頭箱回轉角度
|
Swivel angle of workhead
|
(°)
|
+ 10°
|
機床總功率
|
Machine total power
|
(kw)
|
10
|
機床外形尺寸
|
Overall dimension
|
(mm)
|
5500×1650×1830
|
機床重量
|
Weight of machine
|
(kg)
|
8500
|
機床工作精度Grinding Accuracies
機床型號
|
WXHY -009A
|
內孔圓度
|
Bore roundness
|
(mm)
|
0.005
|
內孔圓柱度
|
Cylindricity of bore
|
(mm)
|
0.01
|
內孔表面粗糙度
|
Surface roughness of bore
|
(μm)
|
Ra0.8
|
|
